电缆故障测试仪操作时注意事项？

作者：小编发布时间：2024-05-28 19:44:37 浏览量：

　　公司生产电缆故障测试仪，用于测量各种不同截面,不同介质的各种材料的电力电缆、高频同轴电缆、市话电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障

　　故障测试安全问题分为测试人员安全及设备安全。测试人员安全要注意仪器的接地和放电，设备安全主要是正确接线，除了按说明书要求操作外，注意理解下面几点：

　　(1)、“一点接地”与“多点分开接地”：闪测仪高压冲闪法测试时，要求高压回路一点接地，即高压试验变压器、电容器的接地端直接连到电缆铠装（铠装要接地），要用较短的线直接接铠装，不要连线过长，这主要是为了保证测试波形的标准，便于分析。对于操作箱、闪测仪等我们要直接操作的仪器，保护接地线可以另外用连线接地，一般不要与高压接地线连接在一起，这样就能保证高压接地线万一没有接好地时，操作人员的安全。

　　(2)、安全放电问题：高压冲闪法测试时，主要放高压脉冲电容器和测试电缆的高压电。要用专用带电阻的放电棒放电。用接地绝缘棒直接放电，冲击电流过大，会影响高压脉冲电容器的使用寿命。

　　(3)、直流供电：用带直流供电功能的闪测仪，测试时尽量用直流供电进行高压测试，这样可以防止高压冲击电流通过交流电源线.多种测距方法：

　　低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

　　脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。

　　多次脉冲法：世界上先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。

　　波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。

　　7寸大屏幕液晶，160°可视角度，亮度达到750cd/m2，达到阳光可视要求。

　　界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。

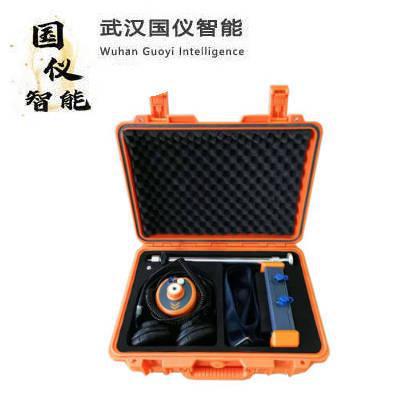

电缆故障测试仪操作时注意事项？(图1)
